Bir pompa arızası incelendiğinde sorunun kaynağı çoğu zaman pompanın kendisi değil, emiş hattıdır. Doğru seçilmiş bir pompa bile yanlış kurulmuş bir emiş hattında kavitasyona girer; çarkı erir, yatakları ve salmastrası zamanından önce biter.
Bu rehberde kavitasyonun fiziğini, NPSH hesabını ve emiş hattını iyileştirmenin somut yollarını sayısal örneklerle ele alıyoruz.
Kavitasyon nedir?
Her sıvının, her sıcaklık için bir buhar basıncı vardır. Sıvının basıncı bu değerin altına düşerse sıvı kaynar — sıcaklığı artmasa bile. Su 20 °C’de, basıncı yaklaşık 23 mbar’a düştüğünde kaynar.
Pompa emişinde basınç en düşük değerine çark girişinde ulaşır. Burada basınç buhar basıncının altına inerse buhar kabarcıkları oluşur. Kabarcıklar çark içinde basıncın yükseldiği bölgeye taşındığında aniden çöker (implozyon). Çökme noktasında oluşan mikro-jetler çok yüksek yerel basınçlar üretir ve metal yüzeyden parçacık koparır.
Kavitasyonun belirtileri:
- Pompadan çakıl/bilye taşınıyormuş gibi ses gelmesi — en tipik işaret.
- Titreşim artışı, debi ve basınçta dalgalanma.
- Çark giriş kenarlarında süngerimsi, gözenekli aşınma.
- Tekrarlayan salmastra ve yatak arızaları (titreşimin dolaylı sonucu).
NPSHa ve NPSHr
- NPSHr (required — gerekli): Pompanın kavitasyonsuz çalışması için emiş ağzında ihtiyaç duyduğu net pozitif emiş yükü. Pompanın özelliğidir, üretici eğrisinden okunur ve debiyle birlikte artar.
- NPSHa (available — mevcut): Tesisatınızın pompaya sunabildiği net pozitif emiş yükü. Sistemin özelliğidir, siz hesaplarsınız.
Temel kural: NPSHa > NPSHr olmalıdır — ve aradaki fark bir güvenlik marjı içermelidir.
NPSHa nasıl hesaplanır?
Metre sıvı sütunu cinsinden:
NPSHa = (Pa − Pv) ÷ (ρ × g) ± hs − hf
- Pa — emiş tankı yüzeyindeki mutlak basınç (Pa). Açık tankta atmosfer basıncı.
- Pv — sıvının çalışma sıcaklığındaki buhar basıncı (Pa).
- ρ — sıvı yoğunluğu (kg/m³), g — 9,81 m/s².
- hs — statik yükseklik farkı (m). Sıvı seviyesi pompadan yüksekse + (boğulmuş emiş), alçaksa − (emiş kaldırma).
- hf — emiş hattındaki sürtünme kayıpları (m): boru, dirsek, vana, süzgeç.
Örnek 1 — 20 °C su, 2 m emiş kaldırma
Deniz seviyesinde açık tank; pompa sıvı seviyesinin 2 m üstünde; emiş hattı kayıpları 0,8 m.
- Pa = 101.325 Pa · Pv(20 °C) = 2.340 Pa · ρ = 998 kg/m³
- (101.325 − 2.340) ÷ (998 × 9,81) = 98.985 ÷ 9.790 = 10,11 m
- NPSHa = 10,11 − 2,00 (kaldırma) − 0,80 (kayıp) = 7,31 m
Pompanın NPSHr değeri bu debide örneğin 3,5 m ise marj rahattır.
Örnek 2 — Aynı tesisat, ama sıvı 80 °C
Tek değişen sıcaklık:
- Pv(80 °C) = 47.390 Pa · ρ = 972 kg/m³
- (101.325 − 47.390) ÷ (972 × 9,81) = 53.935 ÷ 9.533 = 5,66 m
- NPSHa = 5,66 − 2,00 − 0,80 = 2,86 m
Aynı tesisat, aynı pompa — fakat NPSHa 7,31 m’den 2,86 m’ye düştü. NPSHr 3,5 m olan pompa artık kavitasyona girer. Sıcak sıvıda emiş kaldırma yapılmamasının, tankın pompadan yükseğe alınmasının sebebi budur.
| Su sıcaklığı | Buhar basıncı | Atmosferin sağladığı net yük (deniz seviyesi) |
|---|---|---|
| 20 °C | 2.340 Pa | 10,11 m |
| 40 °C | 7.380 Pa | 9,65 m |
| 60 °C | 19.940 Pa | 8,44 m |
| 80 °C | 47.390 Pa | 5,66 m |
| 100 °C | 101.325 Pa | 0 m — boğulmuş emiş zorunlu |
Rakım da hesaba girer
Atmosfer basıncı yükseklikle düşer; Türkiye’de bu ihmal edilemez bir fark yaratır. 20 °C su ve açık tank için:
| Rakım | Atmosfer basıncı | Net yük (20 °C su) |
|---|---|---|
| 0 m (İstanbul, İzmir) | ≈ 1013 mbar | 10,11 m |
| 900 m (Ankara) | ≈ 910 mbar | 9,05 m |
| 1900 m (Erzurum) | ≈ 805 mbar | 7,98 m |
Deniz seviyesinde sorunsuz çalışan bir tesisat projesi, aynen yüksek rakımlı bir sahaya uygulandığında 2 metreye yakın NPSHa kaybeder. Proje kopyalarken bu düzeltme mutlaka yapılmalıdır.
Ne kadar marj bırakmalı?
NPSHr, üretici testlerinde genellikle basma yüksekliğinin %3 düştüğü nokta olarak tanımlanır. Yani NPSHa = NPSHr olduğu anda pompa “kavitasyonsuz” değildir; ölçülebilir performans kaybının başladığı noktadadır. Bu yüzden marj şarttır.
Hydraulic Institute’un ANSI/HI 9.6.1 kılavuzu marjı NPSHa ÷ NPSHr oranı olarak verir ve uygulamaya göre değiştirir:
- Düşük enerjili su ve HVAC hizmetleri: 1,1 – 1,3
- Yüksek emiş enerjili, kritik veya kazan besi hizmetleri: 1,5 – 2,0 ve üzeri
Yaygın pratik kural: en az 1,0 m mutlak marj veya 1,1 kat oran — hangisi büyükse. Kritik hizmetlerde standardın önerdiği daha yüksek oranlar uygulanmalıdır.
Hesabı en olumsuz senaryoya göre yapın: tank en düşük seviyedeyken, sıvı en sıcakken, filtre en kirliyken ve pompa en yüksek debide çalışırken.
NPSHa nasıl artırılır?
Formüldeki her terim bir müdahale noktasıdır:
| Yöntem | Etkisi | Not |
|---|---|---|
| Sıvı seviyesini yükseltmek / pompayı alçaltmak | En etkili — hs doğrudan artar | Boğulmuş emiş ideal düzendir |
| Emiş borusu çapını büyütmek | hf belirgin düşer | Emiş borusu basma borusundan büyük seçilir |
| Emiş hattını kısaltmak, dirsek azaltmak | hf düşer | Pompayı tanka yaklaştırın |
| Süzgeç/filtreyi temizlemek | hf düşer | Tıkalı süzgeç en sık gözden kaçan sebeptir |
| Sıvıyı soğutmak | Pv düşer — etkisi büyüktür | Örnek 2’deki farka bakın |
| Tankı basınçlandırmak | Pa artar | Kapalı sistemlerde uygulanabilir |
| Daha düşük NPSHr’li pompa / düşük devir | NPSHr düşer | Devir düşürmek NPSHr’yi belirgin azaltır |
Diğer pompa tiplerinde durum
- Hacimsel pompalar (dişli, loblu, mono): NPSHr’leri genelde düşüktür, ancak viskozite arttıkça hızla yükselir. Viskoz sıvıda emiş borusunu büyütmek ve devri düşürmek şarttır — ayrıntı için viskoz sıvı transferi rehberimize bakın.
- Havalı diyaframlı (AODD): Kendinden emişlidir, kuru emiş yapabilir; yine de emiş kayıpları debiyi düşürür ve kavitasyon mümkündür. Bkz. AODD seçim rehberi.

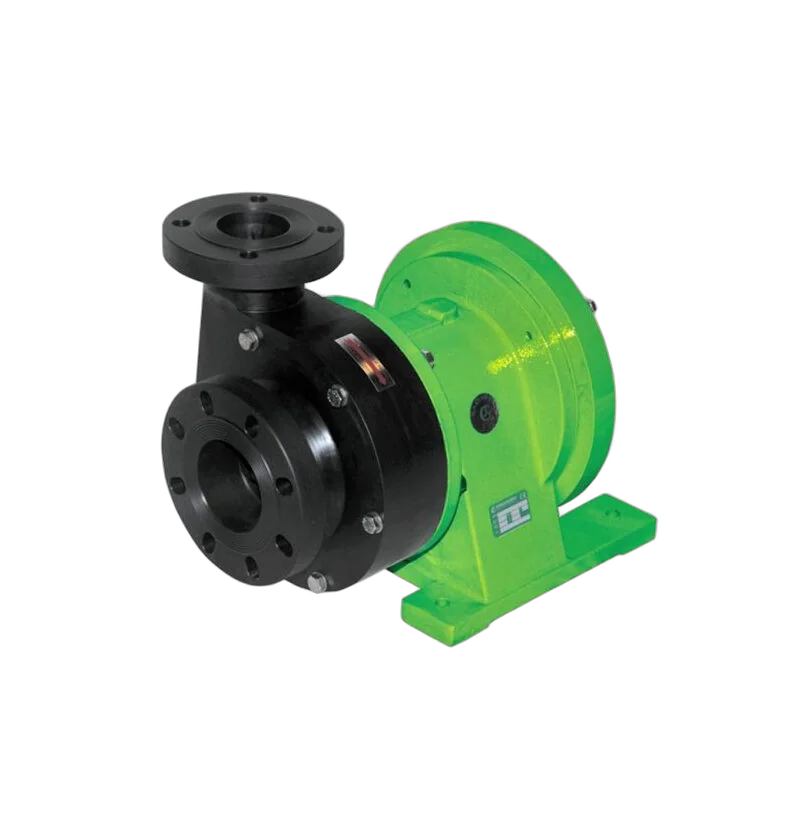

- Manyetik kaplinli pompalar: Kavitasyon burada ayrıca tehlikelidir; oluşan buhar, ürünle yağlanan silisyum karbür yatakların yağlamasını keser. Bkz. manyetik kaplinli pompa rehberi.
- Sıvı halkalı vakum pompaları: Servis suyu buhar basıncına yaklaşıldığında halkada kavitasyon oluşur. Bkz. vakum pompası seçim rehberi.
Emiş hattı kontrol listesi
- Sıvının en yüksek çalışma sıcaklığındaki buhar basıncı ve yoğunluğu alındı mı?
- Sahanın rakımı atmosfer basıncına yansıtıldı mı?
- Hesap, tankın en düşük seviyesine göre mi yapıldı?
- Emiş borusu çapı basma borusundan büyük mü; hat kısa ve dirseksiz mi?
- Emiş hattında hava cebi yapan yükselti var mı? (Boru pompaya doğru sürekli yükselmeli.)
- Emiş tarafında kısma vanası var mı? Debi asla emişten kısılmaz.
- NPSHa − NPSHr farkı, uygulama sınıfına uygun marjı sağlıyor mu?
Emiş şartlarınızı (sıvı, sıcaklık, rakım, tank düzeni, hat uzunluğu) paylaşırsanız uygun pompayı NPSH marjıyla birlikte değerlendirebiliriz — bize ulaşın.
